在工業領域，臥式容器是一種廣泛應用的特種設備，其設計采用水平布局，具有結構穩定、空間利用率高的特點。該類容器通常用于存儲或處理氣體、液體等介質，在石油化工、能源、制藥等行業中扮演著重要角色。臥式容器通過優化材料選擇、結構設計和制造工藝，能夠在高溫、高壓及腐蝕性環境下保持優異的性能，同時兼顧安全性與經濟性。今天我們聊聊使用15CrMoR材料制造的一臺臥式容器。

一、材料特性

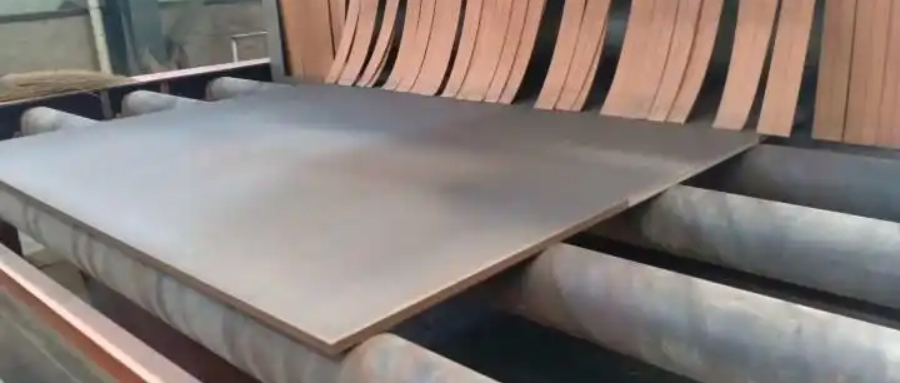

材料15CrMoR屬于低合金高強度鋼，在330℃高溫環境下仍能保持≥245MPa的屈服強度，特別適用于存在輕微腐蝕性介質的工況。其獨特的Cr-Mo合金體系（Cr含量0.8-1.2%、Mo含量0.45-0.65%）賦予材料良好的抗氫致開裂能力，契合氮氣介質的存儲需求。作為第1類壓力容器，其風險等級低于高類別設備。

二、工藝規范

容器采用臥式布局方案，0.15m³的全容積設計滿足工藝需求又兼顧空間經濟性。設計壓力1.2MPa與耐壓試驗壓力1.9MPa的梯度設置，符合TSG 21-2016規定的1.5倍驗證標準，通過液壓試驗有效驗證結構完整性。

筒體壁厚經相關標準精確計算，結合封頭沖壓成型工藝，實現247kg輕量化設計的同時保證承壓能力。焊接工序嚴格遵循技術規范。焊后，容器經過620℃±15℃的整體去應力熱處理，徹底消除了殘余應力，確保設備壽命。

三、恒溫控制

在滿足工藝規范和結構設計的基礎上，15CrMoR臥式容器配備了恒溫控制系統，以確保氮氣介質的穩定性和工藝需求。該系統通過如PID控制器裝置實時監測容器內氮氣的溫度，并動態調節加熱功率，確保溫度恒定在工藝設定的范圍內。

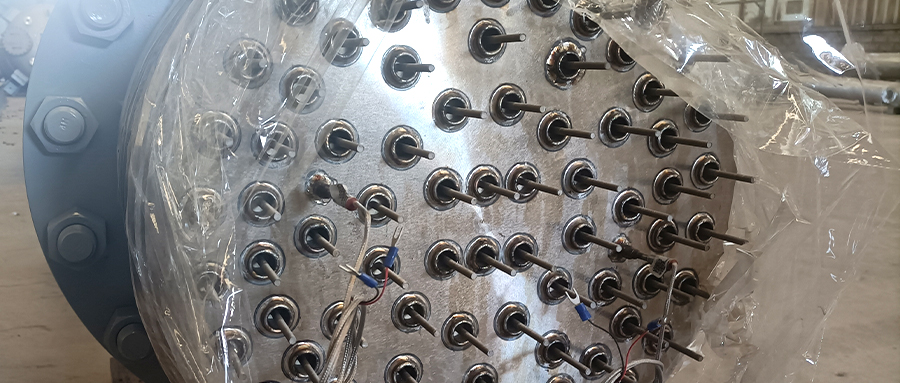

電加熱絲內嵌于管程，覆蓋整個筒體內部，結合高效導熱涂層與復合隔熱層，實現熱量在管程中的均勻分布。這種設計避免局部過熱或熱量流失，確保氮氣溫度場穩定和精度，尤其適用于臥式容器的長徑比工況。

四、質量控制

在制造過程中，容器嚴格執行三重質量保障體系：首先，原材料進場時進行光譜復驗 和 UT檢測，確保材料成分和內部質量符合標準；其次，對環焊縫實施100%射線探傷（RT），并配合 20%TOFD復查，確保焊接質量無缺陷；最后，通過分級升壓法 進行水壓試驗，每 0.3MPa保壓 5分鐘，逐步驗證容器的承壓能力和結構完整性，確保無任何滲漏或變形。

總結：15CrMoR是一種在特定工況下相對常用的低合金高強度鋼，尤其在壓力容器制造領域中具有一定應用頻率，主要用于制造中溫中壓容器，特別是需要抗氫致開裂能力的設備。憑借其良好的材料特性，其在石油化工和能源行業中成為一種較為常見的材料選擇。由于其成本較高，其使用頻率低于普通碳鋼。盡管如此，它是許多設計者的選擇材料之一。
