41平方雙層換熱器的工作原理與優勢

41平方雙層換熱器的工作原理與優勢

  • 分類:企業資訊
  • 作者:
  • 來源:
  • 發布時間:2025-03-25
  • 訪問量:

【概要描述】???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????今天將要探討一臺規格較為特別的換熱器——雙層換熱器,它由上下兩臺換熱器(A和B)組成,集成了獨特的設計結構與性能參數。

41平方雙層換熱器的工作原理與優勢

【概要描述】???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????今天將要探討一臺規格較為特別的換熱器——雙層換熱器,它由上下兩臺換熱器(A和B)組成,集成了獨特的設計結構與性能參數。

  • 分類:企業資訊
  • 作者:
  • 來源:
  • 發布時間:2025-03-25
  • 訪問量:
詳情

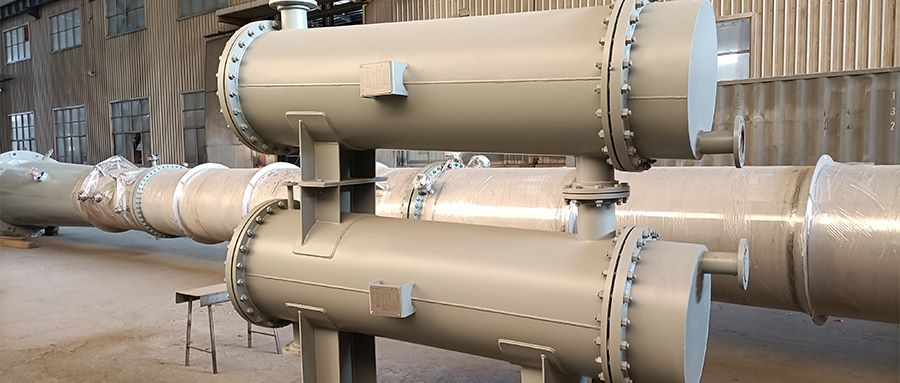

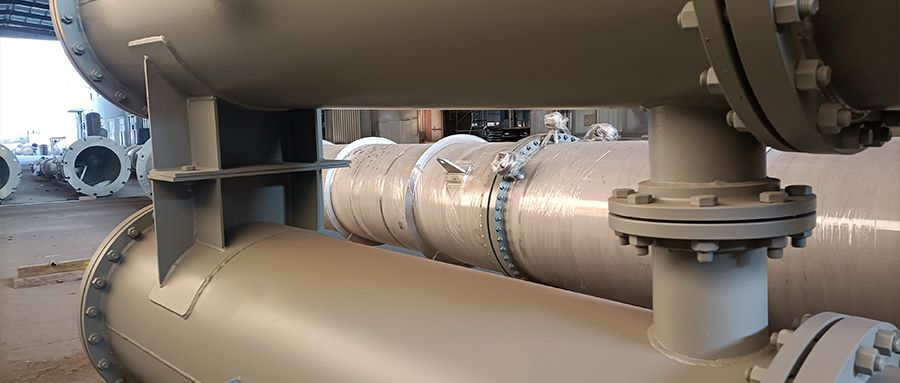

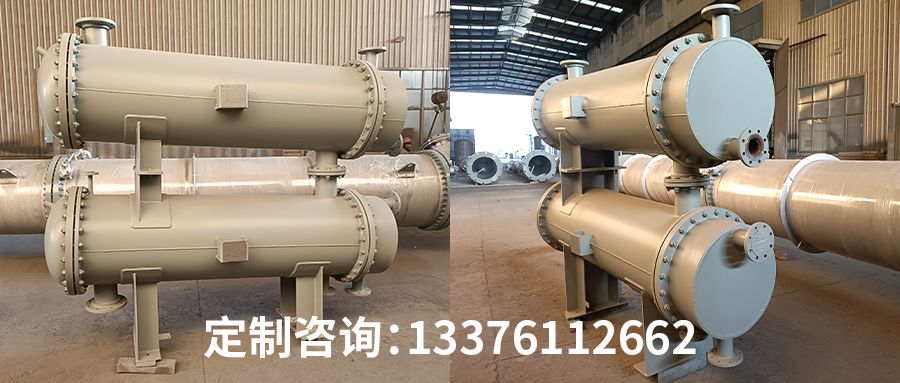

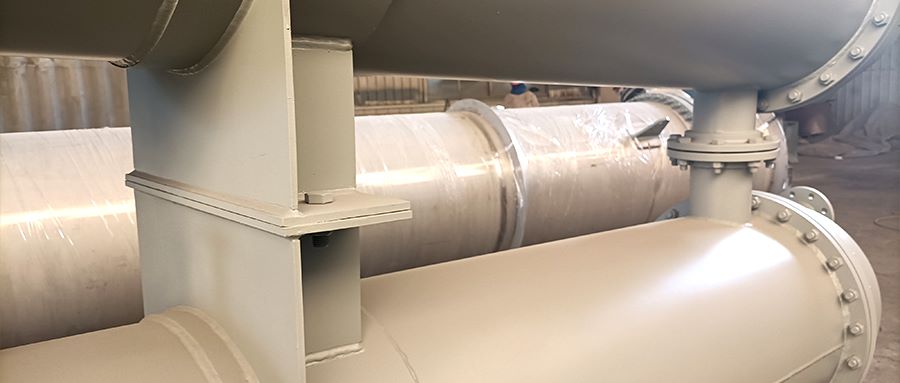

今天將要探討一臺規格較為特別的換熱器——雙層換熱器,它由上下兩臺換熱器(A和B)組成,集成了獨特的設計結構與性能參數。

一、雙層換熱器功能解析

上下雙層的設計結構既可以實現串聯運行,也可以采用并聯模式,具體取決于工藝需求。

A的作用:初始熱量交換

A作為第一層換熱器,主要承擔初始熱量交換的任務,其設計參數決定了換熱的初步效率,為后續B層的處理做好準備。A的優勢在于可以單獨調節其運行參數,適應不同料液的換熱需求,并且在處理大流量介質時,還能提升整體效率。

B的作用:二次換熱與優化

B層作為第二層換熱器,主要負責對經過A層處理后的余熱進行深度回收,進一步提高熱量利用率。在某些工藝中,B層還可以用于調節介質的溫度,滿足嚴格的產品質量要求。其優勢在于通過對B層的參數微調,可以實現對介質溫度的控制。此外,在一些復雜的工藝中,B層還能承擔特定的換熱任務,例如在高溫條件下保持介質的穩定性。

A和B之間的協作

串聯模式:在這種模式下,殼程介質先經過A層,再進入B層,完成兩次熱量交換。這種模式特別適用于高溫介質的冷卻或加熱需求。

并聯模式:在需要處理大流量介質時,A和B可以同時承擔換熱任務,提高整體處理能力。這種模式適用于需要快速換熱的場景,例如緊急冷卻或者加熱過程。

二、雙層換熱器的設計優勢

相對于傳統的單層換熱器,上下雙層的設計在多個方面展現了其獨特的優勢。

優勢一:更高的熱效率

通過上下兩層的串聯設計,雙層換熱器能夠?qū)崿F(xiàn)對介質的多次熱量交換,從而顯著提升換熱效率。這種多級換熱的設計可以提高熱量利用率,特別是在復雜工況下,雙層設計為控制系統提供了更多的調節靈活性。

優勢二:適應復雜工況

設備的殼程設計適用于需要處理高溫介質的場景,其上下雙層的設計使得該換熱器能夠適應不同種類的介質,均能展現出良好的兼容性,適用于多種生產工藝。

優勢三:結構優化與材料節省

科學的結構優化使得該換熱器在減少材料用量的同時,實現了更為緊湊的占地面積。通過合理的空間排布與雙層設計的巧妙結合,換熱器在體積上得到了顯著的縮減,從而有效節省了工廠的安裝空間,進一步提升了整體的性價比。

優勢四:易于維護與擴展

A和B兩層換熱器的設計具備模塊化特征。這種獨立性使得在維護或更換某一層時,另一層仍可正常工作。獨立的模塊設計,便于擴展或更換,能夠靈活適應生產工藝的變化需求,展現出極強的適應性和實用性。

三、41平米雙層換熱器案例解析

換熱面積:41平方米,衡量換熱器效率的關鍵指標。

雙層設計:A和B兩臺換熱器的串聯/并聯結構設計。

設計壓力:管程:0.65 MPa;殼程:0.44 MPa。

壓力試驗:管程:0.82 MPa;殼程:0.82 MPa,安全裕度,能夠承受更大的壓力波動。

設計溫度:管程:80℃;殼程:170℃,有效規避了因熱膨脹差異帶來的風險,適用于高溫換熱需求。

折流板間距:480mm,影響流體的流動速度與換熱效率。在運行過程中,較大的間距設計有助于減少介質在折流板表面的積垢,延長設備的使用壽命,具有一定的自潔能力。

主體材料:Q345R、20號鋼。這種組合為高溫高壓環境下的強度需求,兼顧加工性和成本。Q345R鋼在高溫條件下的抗氧化性能,可有效延長換熱器的使用壽命。

管程介質:水,比熱容高,流動阻力小,便于泵送,不易結垢(在清潔條件下),維護成本較低。在設備中,管程的水主要承擔冷卻或加熱的功能,具體取決于工藝需求。通過與殼程介質的熱量交換,水在管內流動并完成熱量的傳遞。

殼程介質:料液,具有一定的粘度,攜帶雜質或顆粒,通過換熱器進行冷卻或加熱,以滿足生產工藝需求。

熱量傳遞過程:在實際運行中,熱量從高溫介質殼程料液。通過換熱器的隔板傳遞給低溫介質管程水。這種熱量傳遞過程涉及到對流換熱與導熱換熱兩種形式。

這臺41平方的雙層換熱器A和B,體現了設計師在效率、安全與經濟性之間的平衡考量。通過上下雙層的設計,該設備能夠滿足了企業當下復雜的換熱需求,對于需要處理高溫、高壓或復雜介質的工況來說,這種設備無疑是一個值得考慮的選擇。在實際應用過程中,應根據具體的工藝需求,合理的配置與優化。
