間歇塔
間歇塔,又名間歇反應器,為化工、精細化工等領域常用的反應設備。其設計與操作方式,令其在小批量或中小規模生產,以及難以控制的化學反應方面尤為適用。
間歇塔的核心特點在于其以批次為單位進行操作。在完成一個批次的反應后,再進行下一個批次的反應。這種操作模式賦予了間歇塔在控制反應條件、調節反應速率和優化產品質量方面的顯著優勢。間歇塔通常由多個墊層和填料組成,這些墊層和填料為反應提供了充足的接觸面積和混合效果。
根據反應類型和反應介質的不同,間歇塔還可進一步分類,如煤液間歇塔、液液間歇塔和固液間歇塔等。這些不同類型的間歇塔,各自適用于特定的化學反應場景,滿足多樣化需求。
一、間歇塔的工作原理
間歇塔是基于化學反應動力學和熱力學原理。在間歇塔中,反應物在特定的溫度和壓力下進行混合和反應,生成所需的產品。反應過程受多種因素影響,如溫度、壓力、反應物濃度以及催化劑等。
間歇塔的操作通常包括以下幾個關鍵步驟:
進料:將反應物一次性或分批次加入塔釜中。這一步驟要求控制反應物的加入量和加入速度。
加熱和反應:通過加熱裝置將反應物加熱至適當的溫度,并在催化劑的作用下進行反應。加熱溫度和反應時間需根據具體的化學反應進行調整。
混合和傳質:塔內的墊層和填料起到增加反應物接觸面積和混合效果的作用。有效混合與傳質能夠加快反應速度。
產品收集:反應完畢后,于塔頂或塔底采出產品,且進行必要的分離與純化操作。
二、間歇塔的結構
間歇塔的結構通常包括塔體、塔釜、塔頂、填料層、加熱裝置和分離裝置等部分。

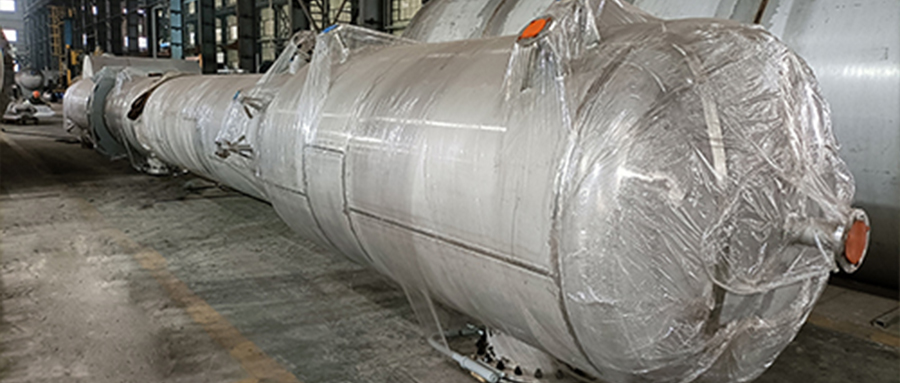

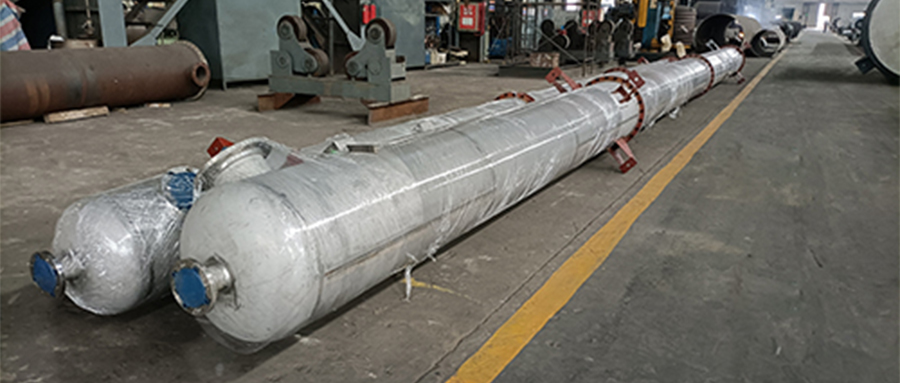

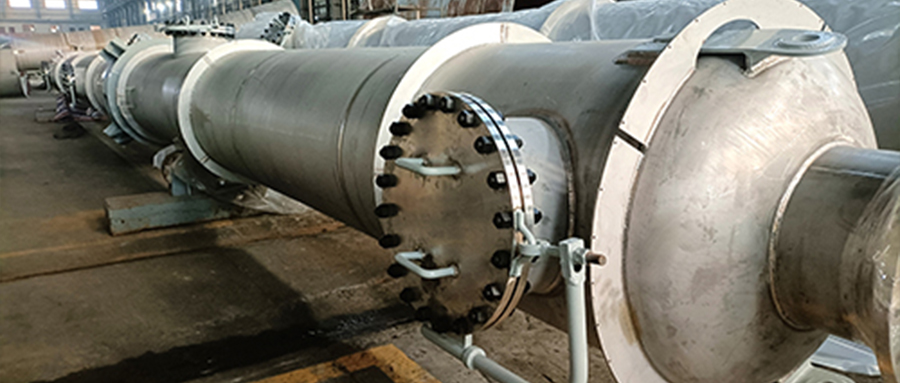

塔體是間歇塔的主體部分,通常由金屬材料制成,如不銹鋼或碳鋼等。塔體的高度和直徑根據生產需求和反應條件進行設計。
塔釜位于間歇塔的底部,用于容納反應物和加熱裝置。塔釜通常具有較大的容積和加熱能力,加熱裝置通常采用蒸汽加熱、電加熱或導熱油加熱等方式。
塔頂位于間歇塔的頂部,用于收集和分離產品。塔頂通常配備有冷凝器、分離器和收集罐等設備。冷凝器用于將反應產生的蒸汽冷凝成液體,分離器用于將冷凝后的液體進行分離和純化,收集罐則用于收集產品。
填料層位于塔體內部,用于增加反應物的接觸面積和混合效果。填料層通常由多種材料制成,填料的種類和形狀根據反應類型和反應介質的不同進行選擇。
加熱裝置位于塔釜或塔體內部,用于提供反應所需的熱量。加熱裝置的設計和選型需根據具體的化學反應和工藝要求進行。分離裝置位于塔頂或塔體內部,用于分離和純化產品,其設計和選型也需根據具體的化學反應和工藝要求進行。
三、間歇塔的特點
間歇塔因其靈活的反應控制、簡單的操作維護、高度的生產靈活性以及高純度產品的生產能力,被廣泛應用。其間歇式操作方式允許調節反應條件,適應不同規模和需求的生產。
四、間歇塔的應用
在化工與精細化工范疇內,間歇塔常被用于生產高附加值產物,諸如催化劑、涂料、染料、香料以及農藥等。這些產品通常需要在特定的溫度和壓力下進行反應,間歇塔的操作靈活性使其能夠滿足這些需求。
在石油化工領域,間歇塔常被用于對烴類、醇類、酮類、酯類等多種化學物質進行分離與純化。這些物質具有相似的沸點和性質,間歇塔的分離能力使其成為重要設備之一。
在環保科技領域中,間歇塔的應用主要體現在污染物的處理和回收上。借助分離與純化技術,能夠降低污染物濃度,削減環境污染,還可回收寶貴資源。
五、特殊類型的間歇塔
除了常見的間歇塔外,還有一些特殊類型的間歇塔,如間歇精餾塔和中間儲罐間歇精餾塔等。這些特殊類型的間歇塔在結構和功能上有所創新,以滿足特定領域的需求。
間歇精餾塔,一種采用間歇性操作方式的精餾塔。它利用液相混合物中各組分的沸點差異進行分離,具有分階段和分段的結構,每個塔段都包括填充層、下升管和分離室等部分。這種結構使得間歇精餾塔在分離和純化方面具有顯著優勢。
中間儲罐間歇精餾塔,一種帶有中間儲罐的間歇精餾塔。它的結構特點是在塔中部增加一個儲罐,作為進料點。這種結構使得塔身持液量相比常規精餾塔要大,再沸器中的持液量相對較小,加熱功率較低。中間儲罐間歇精餾塔適用于分離熱敏性物料,物料在塔釜受熱后儲存于塔中部的儲罐中,存料溫度較低。這種結構有助于減少熱敏性物料的熱損失和降解,提高產品的質量和產量。
歇塔作為一種常用的化工反應器,在多個領域具有廣泛的應用。間歇塔的結構與設計,使之具備適應不同生產需求與反應條件的能力。在化工生產中,了解并掌握間歇塔的原理、應用、特點和結構助于化工技術人員更好地選擇和使用間歇塔,提高生產效率,優化產品質量。
